Серия: 3.203

Цена: 175 200,00 руб. ( Добавить в заказ )

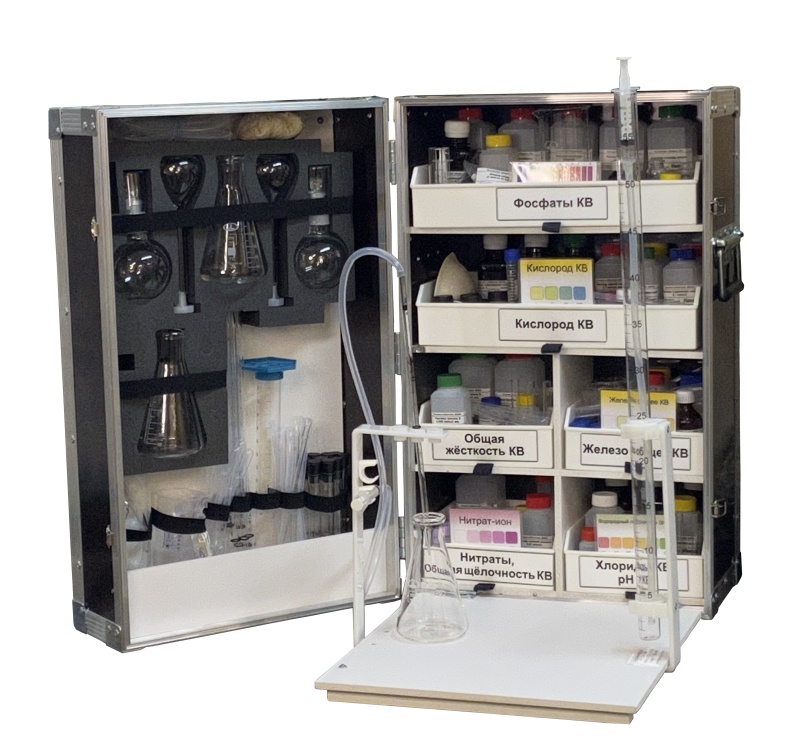

«ВХЭЛ-1» модернизированная водно-химическая экспресс-лаборатория, 12 показателей

                         Водно-химическая экспресс - лаборатория ВХЭЛ-1

  Водно-химическая экспресс- лаборатория ВХЭЛ-1предназначена для выполнения химических анализов в пресной технической (котловой, питательной) воды, используемой в энергетических установках.

Водно-химическая экспресс-лаборатория ВХЭЛ-1 является простым и универсальным средством, позволяющим обеспечить проведение экспрессного водно-химического контроля в производственных условиях, при отсутствии стационарной химической лаборатории. Может применяться также при контроле качества воды хозяйственно-питьевого водоснабжения.

Работать с лабораторией ВХЭЛ-1 могут инженерно-технические работники, младший обслуживающий персонал (механики, техники, лаборанты), а также учащиеся групп профессионального обучения при условии ознакомления их с выполняемыми операциями и правилами безопасной работы.

ВХЭЛ-1 разработана на основе действующих руководящих документов по водно-химическому контролю на энергетических установках и принятых в отрасли методов анализа:

  • РД 24.032.01-91. Методические указания. Нормы качества питательной воды и пара, организация водно-химического режима и химического контроля паровых стационарных котлов-утилизаторов и энерготехнических котлов.
  • РД 24.031.120-91. Нормы качества сетевой и подпиточной воды водогрейных котлов, организация водно-химического режима и химического контроля.
  • РД 10-179-98. Методические указания по разработке инструкций и режимных карт по эксплуатации установок докотловой обработки воды и по ведению водно-химического режима и водогрейных котлов.
  • РД 10-165-97. Методические указания по надзору за водно-химическим режимом паровых и водогрейных котлов.

Определяемые показатели и характеристики методов определения

Сокращения в таблице: ВК – визуально-колориметрический; КМ – кондуктометрический; ТМ – титриметрический; ТК – тест-комплект, ФМ – фотометрический.

№ п/п

Контролируемый показатель

Диапазон концентраций

Метод анализа

Объем пробы, мл

1

Водородный показатель (рН)

4,5–11,0 ед. рН (±0,5 ед. рН)

Визуально-колориметрический

5

2

Железо общее

100–4000 мкг/кг

Визуально-колориметрический

50

100–2000 мкг/кг

Фотоколориметрический

50

3

Жёсткость карбонатная

0,1–5,0 ммоль/кг экв.

Расчетный

4

Жёсткость общая

0,001–0,02 °Ж (ммоль/кг экв.)

Визуально-колориметрический

10

0,02–2,0 °Ж (ммоль/кг экв.)

Титриметрический

100

5

Кислород

10–100 мкг/кг

Визуально-колориметрический

150-250

6

Нитраты

5–90 мг/кг

Визуально-колориметрический

3

7

Прозрачность

1–60 см

Визуальный

300-350

8

Удельная электрическая проводимость и солесодержание (по NaCl)

0,01-19999 мкСм/см

Кондуктометрический

40

9

Фосфаты

2–100 мг/кг

Титриметрический

5

10

Хлориды

1–1200 мг/кг

Титриметрический

25-500

11

Щёлочность карбонатная

0,1–5,0 ммоль/кг экв.

Расчетный

12

Щёлочность общая

0,1–5,0 ммоль/кг экв.

Титриметрический

25-100

Общая масса ВХЭЛ-1 в базовом варианте – не более 21 кг.

Ресурс ВХЭЛ-1 – не менее 100 анализов воды по каждому из определяемых показателей, за исключением определения сульфитов, а также нефтепродуктов (по 50 определений).

Лаборатория ВХЭЛ-1 позволяет проводить определения по 12 показателям.

Ресурс лаборатории ВХЭЛ-1 восполняется комплектом пополнения расходуемых материалов КП ВХЭЛ-1 (в состав изделия не входит), который предназначен для замены предусмотренных в составе изделия химических реактивов и растворов, а также материалов, израсходованных и/или имеющих истёкший срок годности.

Лаборатория ВХЭЛ-1 не содержит цветных металлов.

Лаборатория ВХЭЛ-1 содержит драгоценные металлы – 1,2 г в пересчёте на серебро в форме нитрата серебра.

Лаборатории ВХЭЛ-1 при эксплуатации не требуется электроснабжение напряжением 220 В.

Срок службы ВХЭЛ-1 определяется работоспособностью входящих в её состав готовых реагентов и растворов и составляет 2 года от даты выпуска при соблюдении правил транспортирования и применения, а также условий хранения реагентов, растворов и изделия в целом. Сроки годности применяемых при анализе аналитических реагентов и растворов, а также сроки службы других средств комплектации приведены в сопроводительном паспорте.

Растворы, срок годности которых составляет менее 1 года, могут быть приготовлены потребителем из реагентов, размещённых в секциях и модулях изделия по методикам, описанным во входящих в состав лаборатории руководстве и сопроводительном паспорте. По истечении срока годности расходуемых материалов лаборатория ВХЭЛ-1 может эксплуатироваться с использованием комплекта пополнения. В жарких условиях эксплуатации и при хранении изделия при повышенных температурах срок службы может сокращаться.

Гарантийный срок – 6 месяцев от даты выпуска.

Ограничение гарантийных сроков на изделие до 6 месяцев (ограниченная гарантия) обусловлено невозможностью введения гарантии на соблюдение фактических условий транспортирования и хранения на объектах транспорта и потребителя.

Состав лаборатории ВХЭЛ-1

Сокращения в таблице: Р ─ расчётный (расчётно-графический); КМ ─ кондуктометрический; ПМ ─ потенциометрический; ЭХ – электрохимический

Модификация изделия (№ заказа/артикул)

Состав изделия

Определяемые показатели (метод определения)

Кол-во мест

ВХЭЛ-1 модернизиро­ванная (№ 3.203) 12 показателей

1. Укладка ВХЭЛ малая настольная, секционная

рН (ВК),

3

Железо общее (ВК),

Жесткость общая (ТМ),

2. ТК «Прозрачность и мутность»

Жесткость карбонатная (Р),

Кислород (ВК), мутность (Р), нитраты (ВК), прозрачность (В), фосфаты (ТМ), хлориды (ТМ), щёлочность карбонатная (Р), щёлочность общая (ТМ)

3. Редуктор-бюретка

          Рабочие параметры применения ВХЭЛ-1

  • температура окружающего воздуха – от 10 до 35 оС,
  • относительная влажность окружающего воздуха и атмосферное давление – не регламентируются.
  • ресурс экспресс-лаборатории – не менее 100 определений по каждому из показателей, за исключением определения сульфитов, а также нефтепродуктов (по 50 определений)..
  • ресурс ВХЭЛ восполняется комплектом пополнения расходуемых материалов (КП ВХЭЛ).
  • срок годности ВХЭЛ – 2 года при соблюдении правил транспортирования, условий и сроков хранения растворов и реактивов.
  • при истечении срока годности эксплуатация ВХЭЛ может осуществляться с использованием комплекта пополнения КП ВХЭЛ.

ВХЭЛ-1 не содержит сильнодействующих и ядовитых химикатов.

Габаритные размеры и масса модулей ВХЭЛ-1

Наименование модуля

Габаритные размеры, мм (ширина×высота×глубина)

Масса не более, кг

1. Укладка малая настольная секцион­ная

420×650×340

21

2. Тест-комплект «Прозрачность и мут­ность»

650×50×50

0,5

3. Редуктор-бюретка

650×50×50

0,5
