Серия: ИВ-1

Цена: по запросу ( Добавить в заказ )

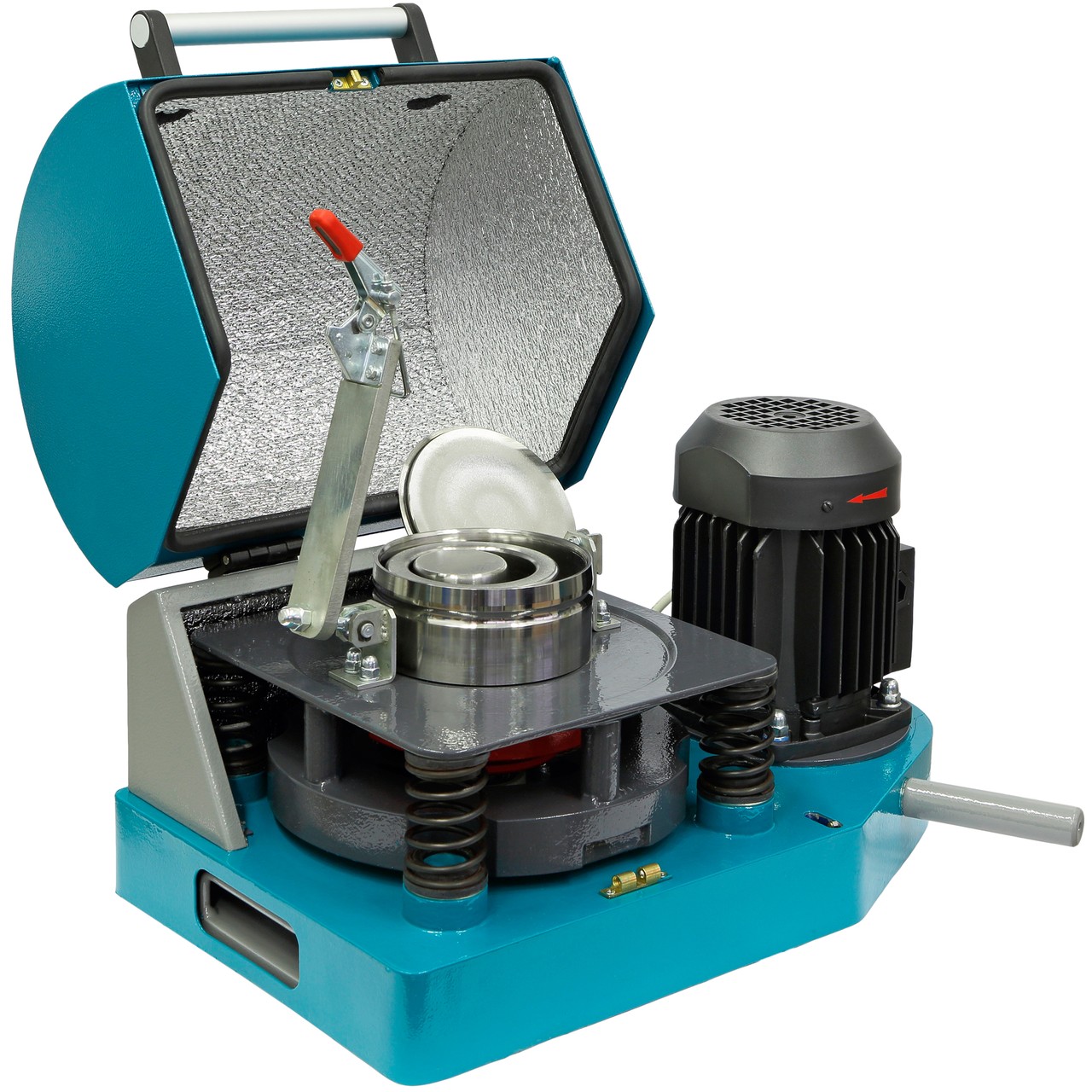

Истиратель вибрационный чашечный ИВ 1

Истиратель вибрационный чашечный ИВ 1Истиратель чашечный ИВ 1

машина мелкого дробления (размер кусков исходного материала не более 3 мм, минимальный размер материала после измельчения менее 0,1мм).

Чаша, закрепленная на платформе, совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик - по стенкам кольца.

Материал истирается между стенкой чаши и кольцом, а также кольцом и роликом.

Время измельчения устанавливается при помощи встроенного таймера.

Истиратель имеет стойкое к повреждениям полимерное покрытие наружных поверхностей.

Возможна поставка ИВ 1 с опорной тумбой.

Области применения

Истиратель чашечный ИВ 1 может применяться в различных отраслях промышленности таких как: химическая, горнорудная, металлургическая, пищевая, фармацевтическая, парфюмерная и многих других.

Конструкция изделия

Истиратель состоит из вибрационного привода и измельчающей части, в которую входит чаша с крышкой, кольцо и ролик.
Вибрационный привод состоит из цилиндрического корпуса с откидной крышкой и рабочей платформы, установленной на корпусе при помощи 4 пружин.

На нижней поверхности платформы установлен дебаланс с вертикальной осью, при вращении которого, платформа, вместе с жестко закреплённой на ней измельчающей частью, совершает колебания. Пульт управления вынесен за пределы корпуса и не испытывает вибрационных нагрузок. Измельчающая часть фиксируется на платформе откидным прижимом.

Принцип действия

Платформа истирателя вместе с закреплённой на ней чашей, совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик - по стенкам кольца.

Материал истирается между стенкой чаши и кольцом, между роликом и кольцом, а так же между нижними торцами ролика, кольца и дном чаши, верхними торцами кольца, ролика и крышки.

Объём загружаемой в чашу пробы не должен превышать 50 см3.

Время работы истирателя определяется экспериментально, по достижении заданной крупности измельчаемого материала.

Установка

Истиратель устанавливают в сухом отапливаемом и вентилируемом помещении, предварительно обеспечив горизонтальность площадки. Дополнительное крепление не требуется.

Достоинства истирателя чашечного ИВ 1

  • Высокое качество изделия.
  • Надежность.
  • Длительный срок службы, благодаря продуманности конструкции и возможности осуществлять покупку ЗИП.
  • Малые габариты и вес.
  • Наличие системы управления со встроенным таймером, позволяющим задавать время измельчения.
  • Малое время подготовительно-заключительных работ.
  • Отсутствие пыли в процессе измельчения.
  • Принципиальная возможность истирания материала в жидкой среде.
  • Высокая степень защиты от повреждений и коррозии, благодаря полимерному покрытию наружных поверхностей изделия.

Технические характеристики истирателя ИВ-1

Параметр

Значение

Крупность исходного материала, мм, не более

5

Твердость измельчаемого материала, не более

8* ед. по Моосу

Объем загрузки одной чаши, см3

20-50

Количество чаш, шт.

1

Минимальный размер частиц продукта измельчения, мм

90%<0,05

Время измельчения, мин

01.01.30

Мощность электродвигателя, кВт

0,37

Напряжение питания, 50 Гц, В

380

Габаритные размеры, мм (Длина х Ширина х Высота)

509x395x310

Материал чаши- инструментальная сталь/диоксид циркония

ХВГ или 9ХС/ZrO2

Модель пульта управления

ППУ3-03

*При условии использования размольных гарнитур из диоксида циркония
